SUPER FULL TANK 500 G6 AC – 230V hydraulische draaipoortmotor tot 9 m
SUPER FULL TANK 500 G6 AC is een zeer krachtige hydraulische draaipoortmotor voor zware en intensief gebruikte draaipoorten met vleugels tot 9 meter.
Met een slaglengte van 500 mm, een maximale duwkracht van 2.500 daN en een gebruiksfrequentie tot 70 cycli per uur is deze uitvoering ontwikkeld voor zware residentiële, collectieve en industriële toepassingen.
De AC-uitvoering beschikt over hydraulische blokkering bij zowel openen als sluiten. Via de geïntegreerde bypassventielen kan de kracht bij openen en sluiten afzonderlijk hydraulisch worden ingesteld.
2.500kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 9m lengte
max. vleugellengte
230V
voeding
125°
max. openingshoek
AC
blokkering openen + sluiten
SUPER FULL TANK is verkrijgbaar met verschillende hydraulische blokkeringen:
Uitvoering | Hydraulische blokkering |
|---|---|
| AC ✓ | Bij openen én sluiten |
| SB | Geen hydraulische blokkering |
| SC | Alleen bij sluiten |
| SA | Alleen bij openen |
Super Full Tank 500 / 1000 in de praktijk

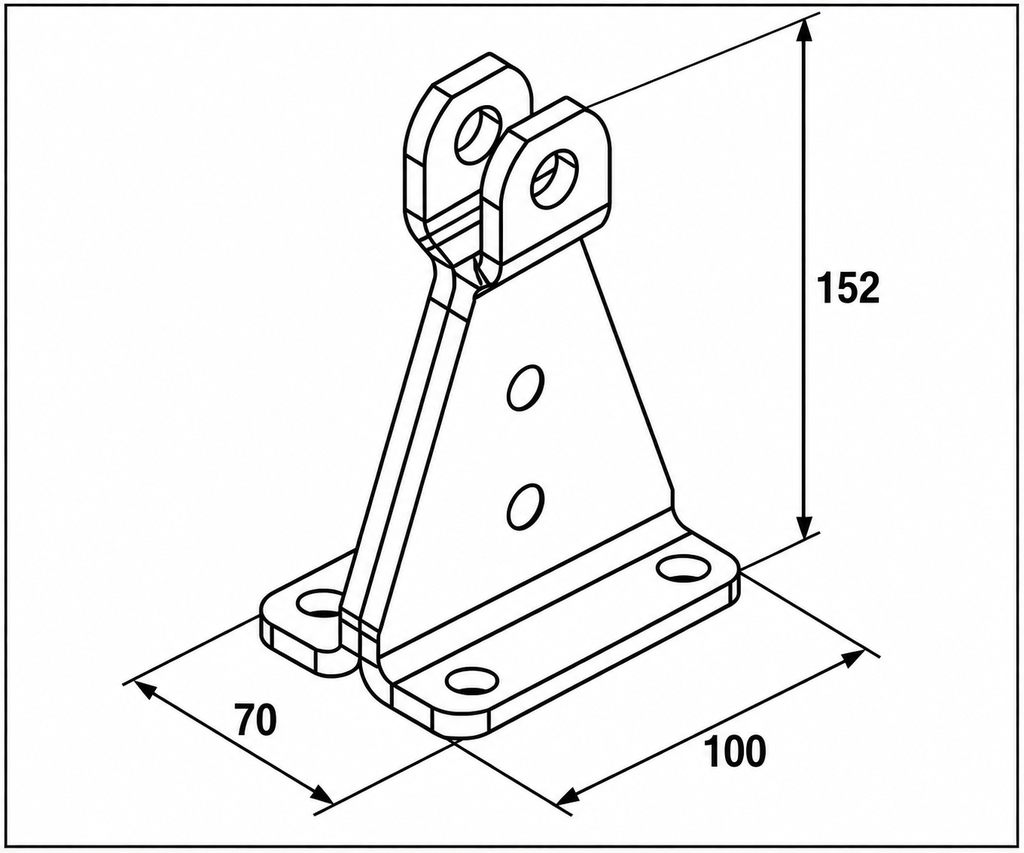

Optionele montagestukken
Technische specificaties – SUPER FULL TANK 500 G6 230V
Technische eigenschap | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz, driefasig |
| Opgenomen vermogen | 500 W |
| Stroomopname | 2,6 A |
| Slaglengte | 500 mm |
| Snelheid zuigerstang | 3,4 cm/s |
| Cycli per uur* | 70 |
| Maximale werkdruk | 90 bar |
| Bedrijfstemperatuur | -20 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 2.500 daN |
| Gewicht motor | 18 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 9 m |
| Openingshoek | 90°–125° |
| Uitvoering | AC |
| Hydraulische blokkering | Bij openen en sluiten |

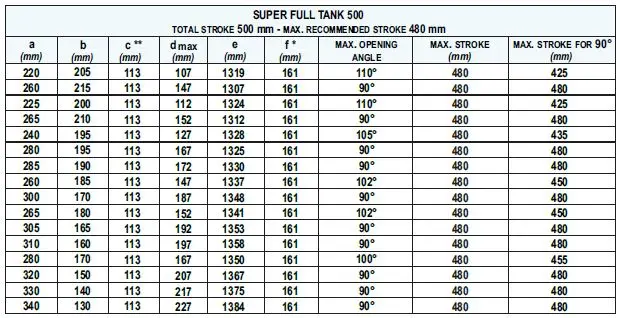

Totale slag: 500 mm
Maximaal aanbevolen slag: 480 mm
Montagepositie
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
