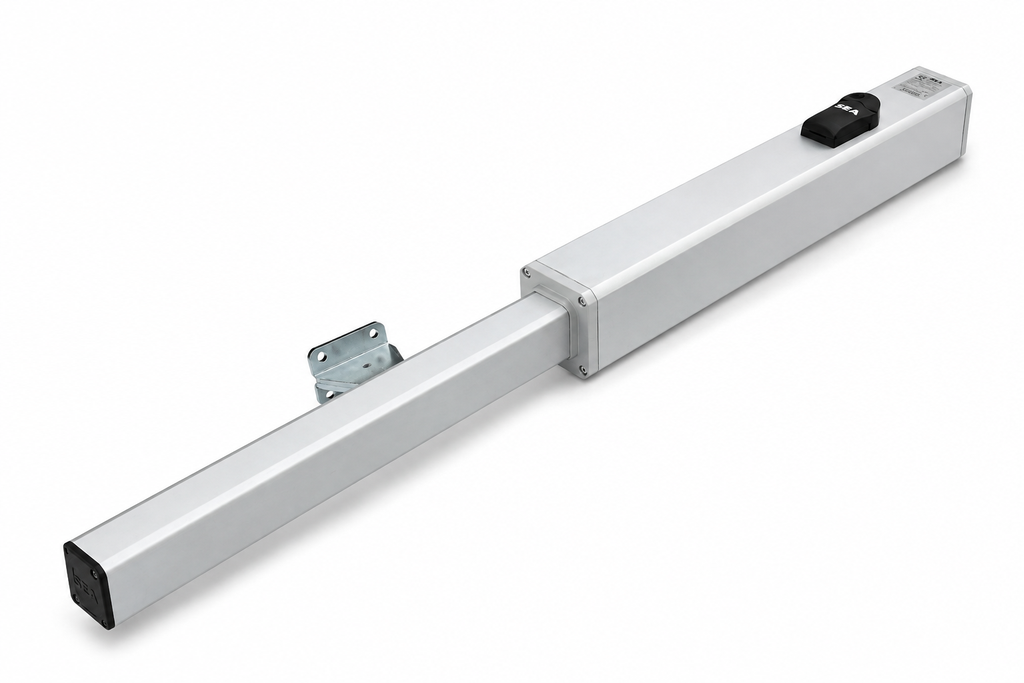

SUPER FULL TANK 1000 AC – 230V hydraulische draaipoortmotor tot 12 m
De SUPER FULL TANK 1000 AC is een zware hydraulische 230V draaipoortmotor voor grote en intensief gebruikte industriële draaipoorten met vleugels tot 12 meter.
Met zijn 1000 mm slaglengte, robuuste hydraulische constructie en hoge duwkracht is deze uitvoering ontwikkeld voor uitzonderlijk grote en zware poortconstructies. De AC-uitvoering beschikt over hydraulische blokkering bij openen en sluiten.
Via de geïntegreerde bypassventielen kan de kracht bij openen en sluiten hydraulisch worden ingesteld.
De SUPER FULL TANK-serie is ontworpen voor zware en intensief gebruikte toepassingen. De 1000-uitvoering onderscheidt zich door zijn uitzonderlijk lange slag van 1000 mm en is geschikt voor poortvleugels tot 12 meter.
2.500kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 12m lengte
max. vleugellengte
230V
voeding
125°
max. openingshoek
AC
blokkering bij openen + sluiten
SUPER FULL TANK is verkrijgbaar met verschillende hydraulische blokkeringen:
Uitvoering | Hydraulische blokkering |
|---|---|
| AC ✓ | Bij openen én sluiten |
| SB | Geen hydraulische blokkering |
| SC | Alleen bij sluiten |
| SA | Alleen bij openen |

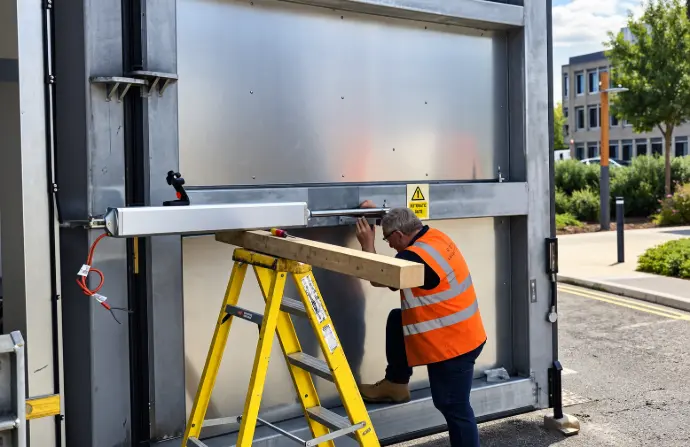

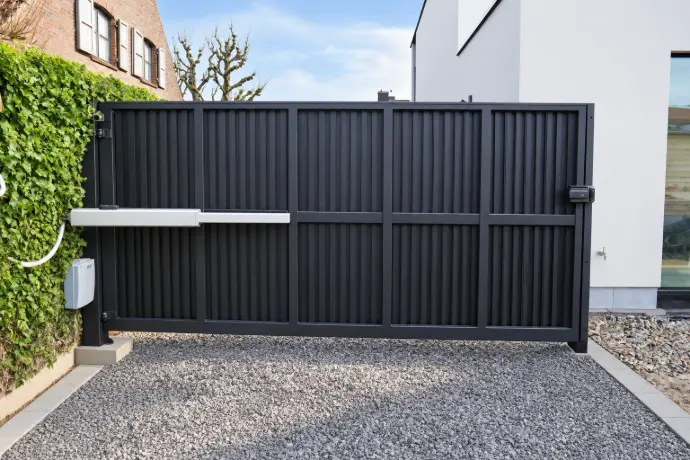

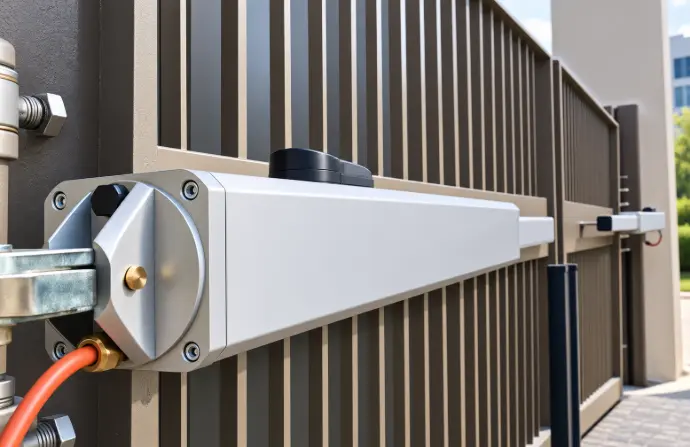

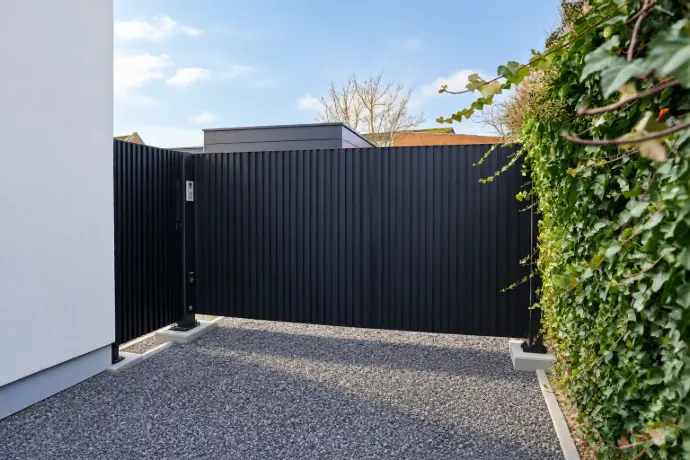

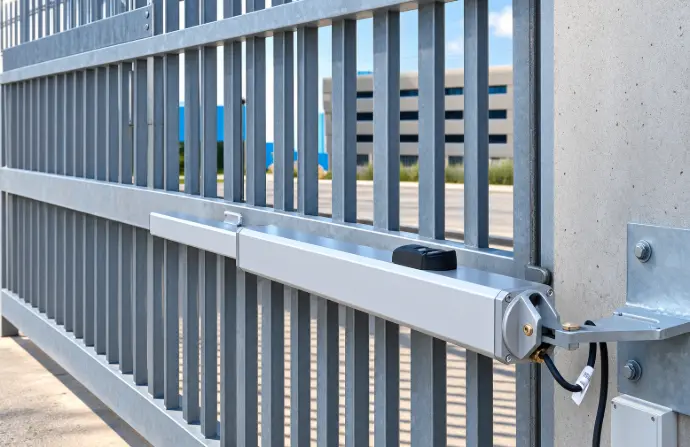

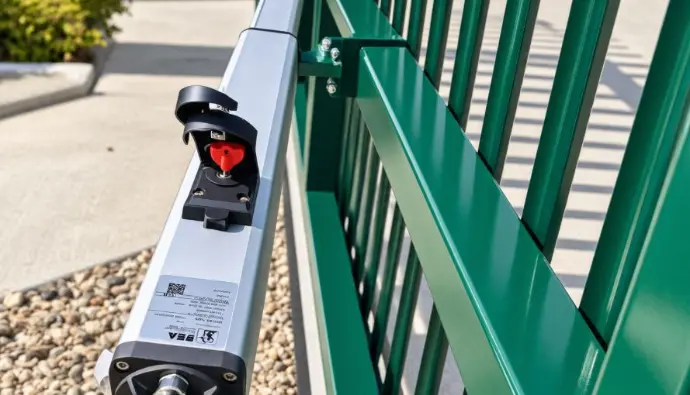

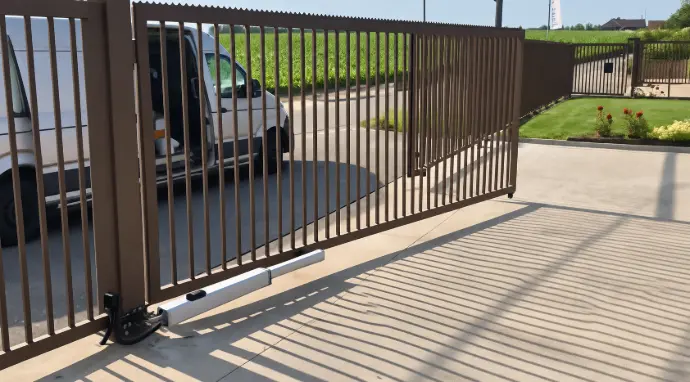

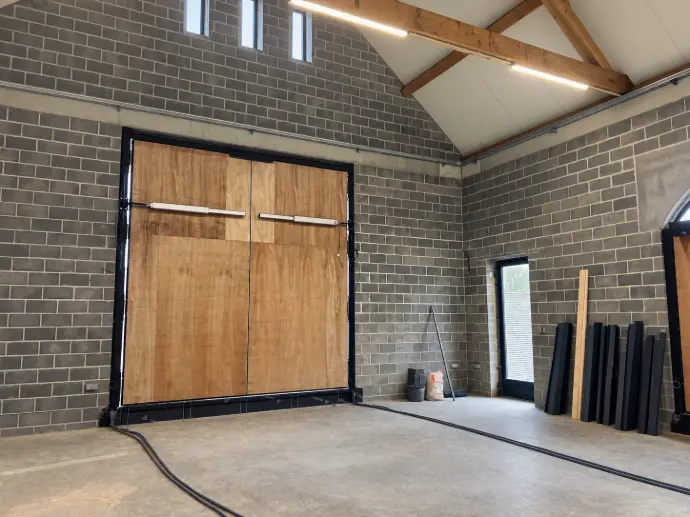

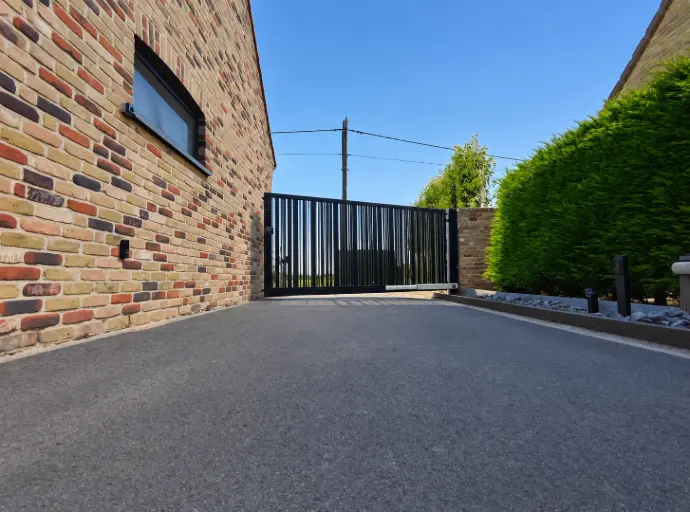

Super Full Tank in de praktijk

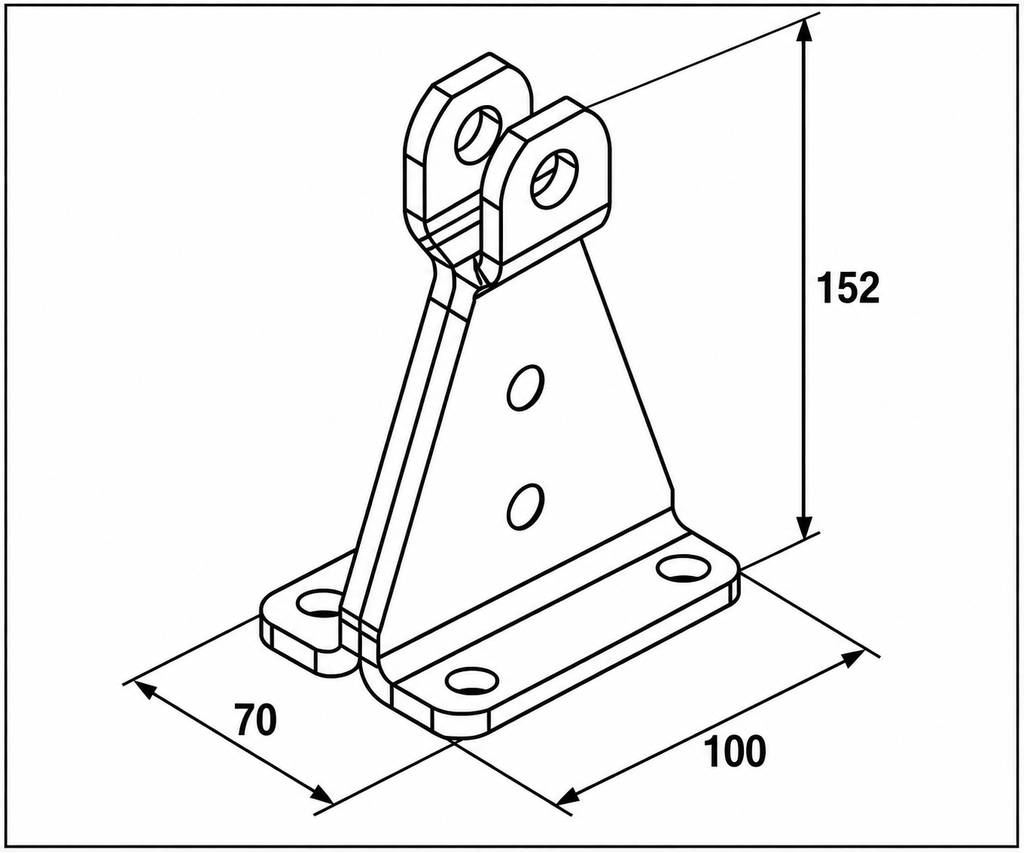

Optionele montagestukken
Technische specificaties – SUPER FULL TANK 1000 G4T 230V
Technische specificatie | SUPER FULL TANK 1000 G4T 230V |
|---|---|
| Voeding | 230V (±5%) – 50/60 Hz – driefasig |
| Opgenomen vermogen | 500 W |
| Stroomopname | 2,6 A |
| Slaglengte | 1000 mm |
| Snelheid zuigerstang | 2,4 cm/s |
| Cycli per uur* | 70 |
| Maximale werkdruk | 120 bar |
| Bedrijfstemperatuur | -20°C tot +60°C |
| Thermische beveiliging | 130°C |
| Maximale duwkracht | 3300 daN |
| Condensator | – |
| Gewicht motor | 31 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 12 m |
| Openingshoek | 90°–125° |

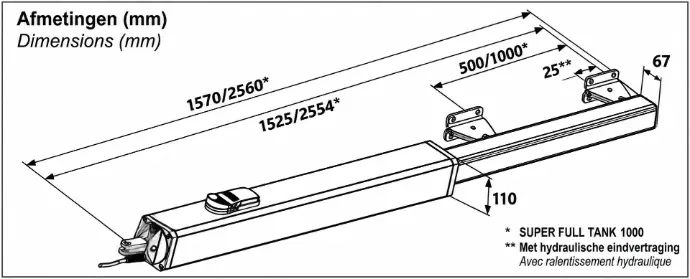

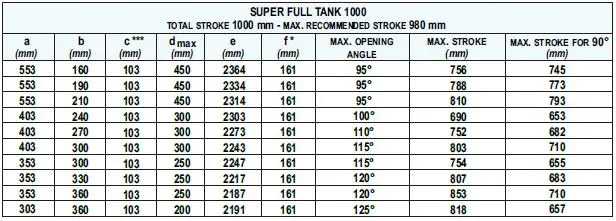

Totale slag: 1000 mm
Maximaal aanbevolen slag: 980 mm

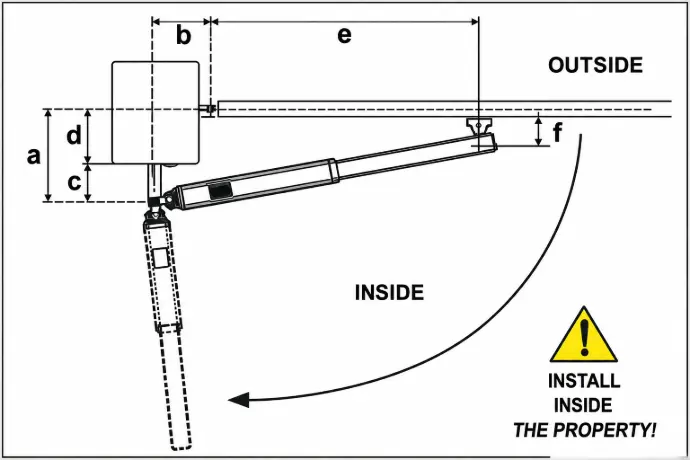

Montagepositie
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
