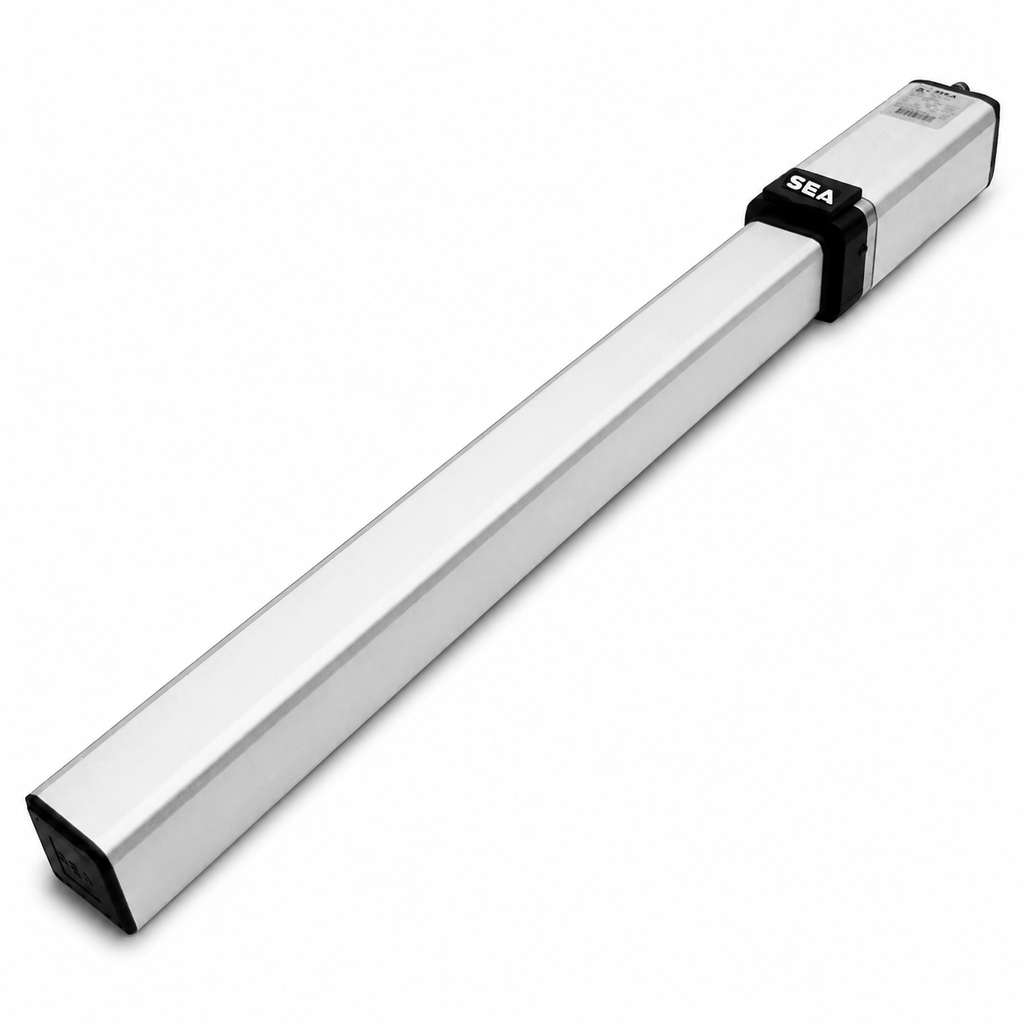

MINI TANK SC – 230V hydraulische draaipoortmotor tot 3 m
MINI TANK SC is een compacte hydraulische 230V draaipoortmotor voor residentiële en licht intensieve toepassingen met poortvleugels tot 3 meter.
De SC-uitvoering beschikt over hydraulische blokkering bij het sluiten. Hierdoor blijft de poort in gesloten positie hydraulisch geblokkeerd, terwijl de aandrijving bij het openen niet hydraulisch vergrendelt.
De MINI TANK combineert een compacte behuizing met hydraulische technologie en is geschikt voor betrouwbare automatisatie van draaipoorten waar een blokkering in gesloten positie gewenst is.
Geschikt voor
- Residentiële draaipoorten
- Kleine appartementsgebouwen
- Poortvleugels tot 3 meter
- Installaties waarbij hydraulische blokkering in gesloten positie gewenst is
400kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 3m lengte
vanaf 2m bijkomend slot of grendel
230V
Voedingsspanning
110°
max. openingshoek
SC
blokkering bij sluiten
MINI TANK is verkrijgbaar met verschillende hydraulische blokkeringen:
Uitvoering | Hydraulische blokkering |
|---|---|
| AC | Bij openen én sluiten |
| SB | Geen hydraulische blokkering |
| SC ✓ | Alleen bij sluiten |
| SA | Alleen bij openen |
Mini Tank en Half Tank in de praktijk
Optionele montagestukken
Technische gegevens – MINI TANK SC 230V
| Technische eigenschap | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 180 W |
| Stroomopname | 1 A |
| Slaglengte | 270 mm |
| Snelheid zuigerstang | 1,5 cm/s |
| Cycli per uur* | 40 |
| Maximale werkdruk | 30 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 300 daN |
| Condensator | 6,3 µF |
| Gewicht motor | 10 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 3 m |
| Openingshoek | 90° – 110° |
| Hydraulische blokkering | Bij sluiten |

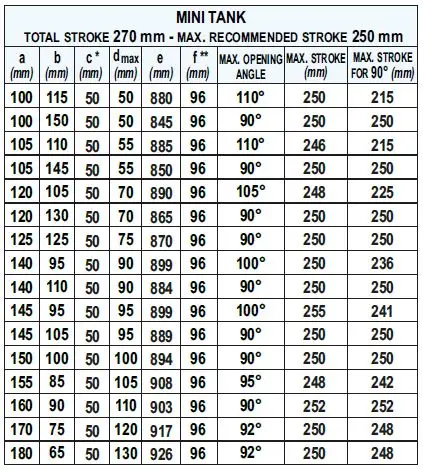

Montagepositie
Bepaal vóór montage de correcte positie van de bevestigingspunten ten opzichte van het draaipunt van de poort. De montagematen bepalen de geometrie, openingshoek en correcte werking van de aandrijving.
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
