Hoe sluit ik fotocellen aan op de sturing Gate 2 DG 230V?

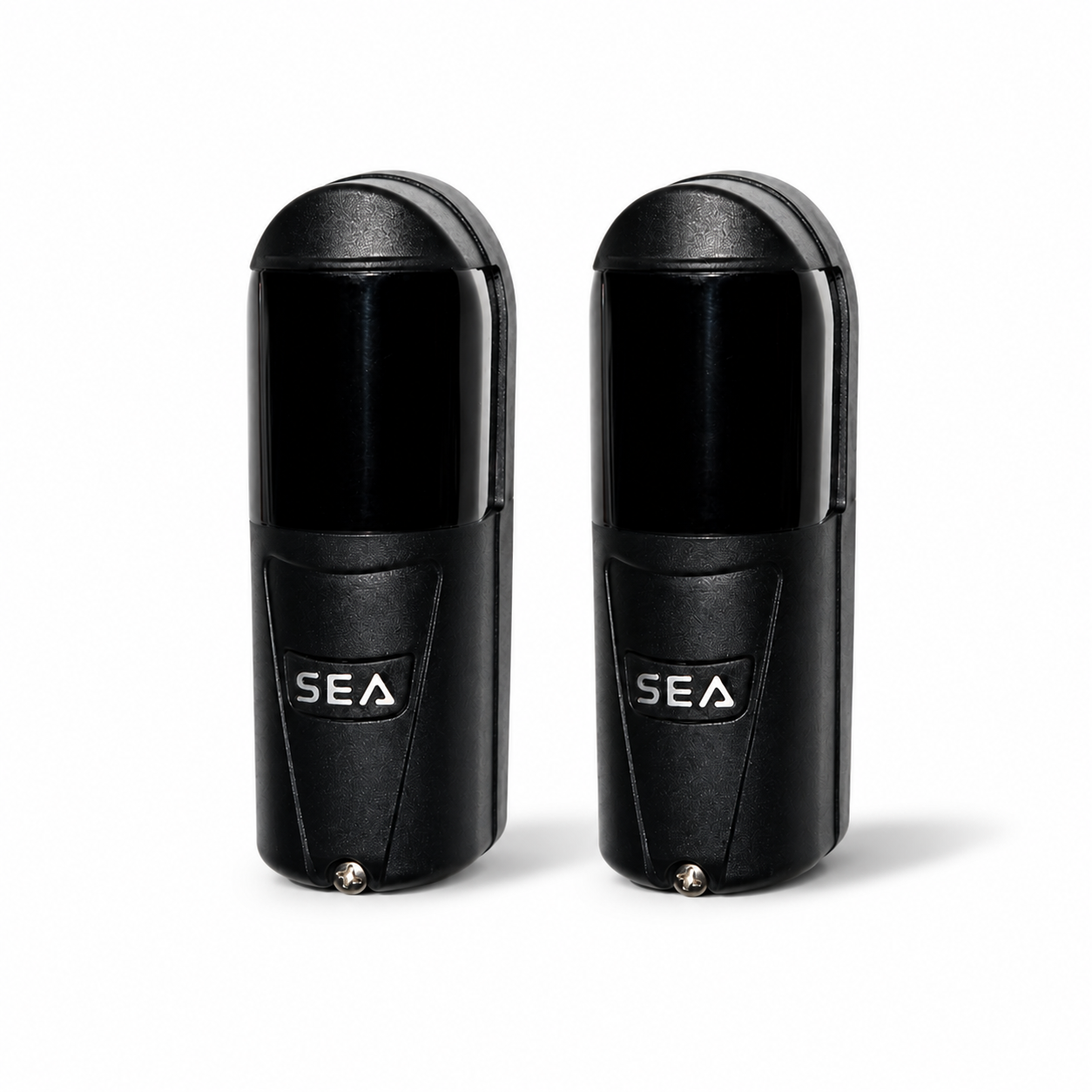

In deze instructie leggen we uit hoe je een set fotocellen aansluit op de SEA Gate 2 DG 230V-sturing.
De fotocellen dienen als veiligheidsvoorziening tijdens het sluiten van de poort. Wanneer de infraroodstraal tussen de zender en ontvanger wordt onderbroken, moet de poort reageren en terug openen.
Aansluiting voeding fotocellen
Zorg dat de spanning uit staat!!!
Sluit de voeding van de zender en ontvanger als volgt aan:
- 0V van de zender en ontvanger → klem 19 van de Gate 2 DG
- 24V van de zender en ontvanger → klem 20 van de Gate 2 DG
Aansluiting veiligheidscontact
Op de ontvanger van de fotocel gebruik je het NC-contact (Normally Closed).
Sluit dit als volgt aan:
- C (Common) van de fotocel → klem 6 van de Gate 2 DG
- NC (Normally Closed) van de fotocel → klem 7 van de Gate 2 DG
Plaats daarna de connector opnieuw correct op de sturing.
Fotocellen uitlijnen en testen
Draai de zender en ontvanger naar elkaar toe zodat de fotocellen correct zijn uitgelijnd.
Test vervolgens de installatie:
- Open de poort.
- Laat de poort sluiten.
- Onderbreek tijdens het sluiten de lichtstraal tussen de fotocellen.
- De poort moet reageren en terug openen.
Als de poort correct omkeert, werkt de veiligheidsingang zoals bedoeld.
Video-instructie
Bekijk hier de korte stap-voor-stap video:
SEA Academy – Fotocellen aansluiten op Gate 2 DG 230V
Problemen met de fotocellen?
Controleer bij problemen eerst:
- of zender en ontvanger voeding krijgen;
- of de fotocellen correct tegenover elkaar staan;
- of C en NC correct zijn aangesloten;
- of de bedrading goed vastzit;
- of de fotocel reageert wanneer je de lichtstraal onderbreekt.
